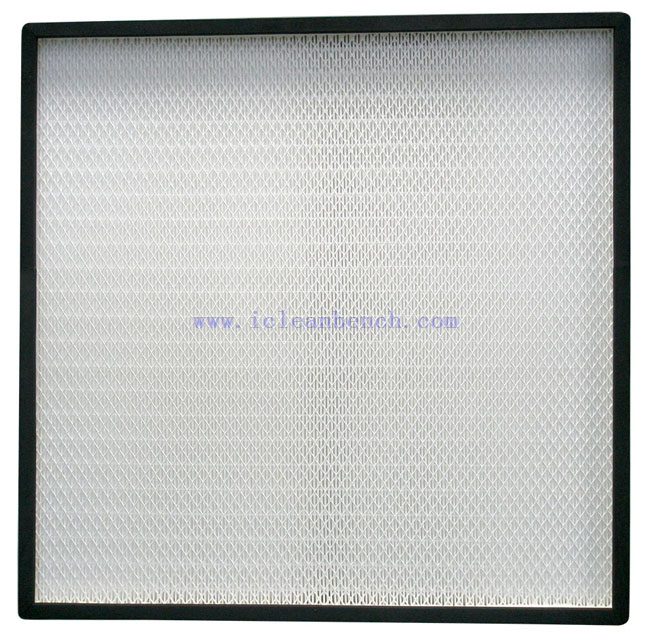

一 无隔板高效过滤网
我公司引进了先进的无隔板高效过滤网生产线及专有制造技术,采用超细玻璃纤维纸作滤料,可与各类外框组合装配,该产品重量轻、体积小、密封可靠、可减轻安装工人劳动强度、减少洁净厂房的夹层空间,降低工程造价。
无隔板高效过滤网是用热熔胶代替有隔板过滤器的铝箔对滤材进行分隔。由于没有了隔板使得50mm厚的无隔板型过滤器能够达到150mm厚的有隔板过滤器的性能。90mm厚外框的无隔板高效过滤网在相同过滤面积及过滤效率的情况下,风量可以达到有隔板150mm厚标准阻力型的1.3倍,150mm厚标准阻力型的两倍。可以满足当今空气净化对各种空间和重量及能源消耗的严苛需求。
无隔板高效过滤网主要以捕集0.1um以上颗粒灰尘及各种空气悬浮物,是用超细玻璃纤维滤料,热熔胶做分隔物、与各类外框装配,外形美观,与有隔板高效过滤网相比,在相同风量条件下,具有体积小、重量轻、可控性强等优点。
无隔板高效过滤网技术参数:
外形尺寸 |
额定风量(m3/h) |
初阻力(pa) |
终阻力(pa) |
效率(%) |
材料 |
适用范围 |
||
滤芯 |
外框 |
密封胶 |
||||||
305×305×35 |
110 |
<220 |
>450 |
>99.99 |
玻纤滤纸 |
镀锌钢板、铝合金板、不锈钢板 |
聚氨酯特制胶水 |
航天、电子、医药、食品等洁净车间未端,相关净化设备末端过滤 |
600×610×35 |
450 |
|||||||
610×610×50 |
700 |
|||||||
915×610×50 |
1100 |
|||||||
305×305×69 |
250 |
|||||||
610×610×69 |
1000 |
|||||||
915×610×69 |
1500 |
|||||||
610×610×80 |
1300 |
|||||||
915×610×80 |
1900 |
|||||||
1175×575×69 |
1800 |
|||||||
1220×610×69 |
2000 |
|||||||
1220×610×80 |
2500 |
二 有隔板高效过滤网
有隔板高效过滤网主要以捕集0.1um以上颗粒灰尘及各种空气悬浮物,是用超细玻璃纤维滤料,胶板纸、铝箔作分隔板,与木框或铝合金框胶合而成,具有过滤效率高,阻力小,风量大的优点。
有隔板高效过滤网的滤料是利用专用自动设备打成皱褶的铝箔分隔并折叠成型,隔板纸可将较大的灰尘累计在折景的底部,两侧则可有效过滤其它微尘。大体而言,隔板纸越深,使用寿命越长。
有隔板高效过滤网特点:
设计紧凑的箱体结构,滤材与外框气密完美结合;
有隔板滤材结构,使空气流通顺畅;
效率稳定、阻力低、容尘量大;
风速均匀性好,使用寿命长.
有隔板高效过滤网技术参数:
外形尺寸 |
额定风量(m3/h) |
初阻力(pa) |
终阻力(pa) |
效率(%) |
材料 |
适用范围 |
|||
滤芯 |
外框 |
隔板 |
密封胶 |
||||||
305×610×150 |
500 |
<220 |
>450 |
>99.99 |
玻纤滤纸 |
镀锌钢板、中密度板、铝合金板、不锈钢板 |
胶板纸、铝箔 |
聚氨酯特制胶水 |
航天、电子、医药、食品等洁净车间未端,相关净化设备末端过滤 |
600×600×150 |
900 |
||||||||
610×610×150 |
1000 |
||||||||
820×600×150 |
1200 |
||||||||
915×610×150 |
1500 |
||||||||
1220×610×150 |
2000 |

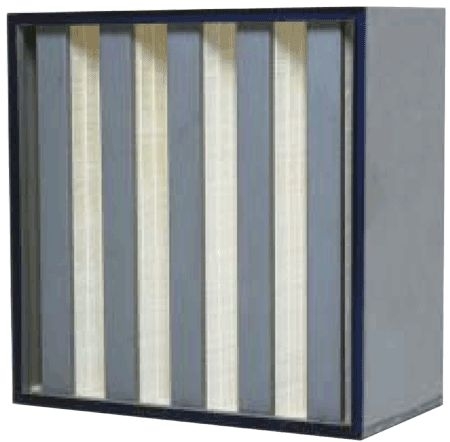

三 组合式高效过滤网
组合式高效过滤网主要以捕集0.5um以下颗粒灰尘及各种空气悬浮物,其主要特点:占用空间小、有效过滤面积大、阻力低、使用寿命长、可100%焚烧,符合环保要求。
组合式高效过滤网特点:
高容尘量,无隔板设计:过滤器由超细,防潮,耐火玻璃纤维制成,热塑性隔胶确保相同的褶层间距,保证最佳气流以最小的阻力通过。相同的褶层间距,充分的利用了整个深度的滤材,保证了更大的容尘量。
高风量型:与普通高效过滤网相比,在相同的风量下可以使用更少的过滤器,降低成本减少安装空间和节省安装时间。
组合式高效过滤网采用ABS工程塑料框架,重量轻,初阻力低此滤网特别适用于复杂的操作系统,如:高风速系统,可变风量系统,高湿度或腐蚀性环境等特殊要求之系统。
耐温:80℃
湿度:100%
过滤效率有高效、亚高效和中效三种.
框体采用镀锌钢板或塑料,滤材采用超细聚丙烯滤纸或玻璃纤维滤纸。
组合式高效过滤网应用场所:
洁净室用,商用及工业用通风空调系统的主过滤器.
高湿度的通风系统.
变风量通风空调系统.
安装空间紧张的通风系统.
组合式高效过滤网技术参数:
外形尺寸宽×高×深(mm) |
额定风量(m3/h) |
初阻力(pa) |
终阻力(pa) |
效率(%) |
材料 |
适用范围 |
||
滤芯 |
外框 |
密封胶 |
||||||
592×592×292 |
3600 |
85 |
170 |
80 |
化纤滤料、玻纤滤纸 |
塑料框、金属框 |
聚氨酯特制胶水 |
大风量通风设备 |
490×592×292 |
3000 |
100 |
200 |
90 |
||||
592×592×292 |
3600 |
130 |
260 |
95 |
||||
592×592×292 |
3600 |
215 |
430 |
99.5 |

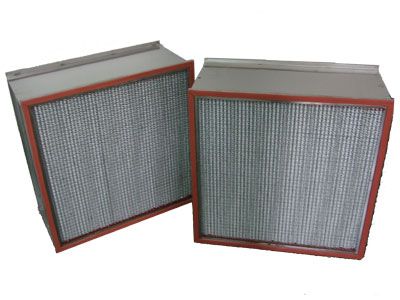

四 耐高温高效过滤网
耐高温高效过滤网主要用来过滤制药厂高温灭菌隧道或者高温烘房中产生的焦油、煤烟、灰尘等颗粒,按效率等级主要划分为耐高温初效过滤器和耐高温高效过滤网。
耐高温高效过滤网特点:
高效耐高温过滤器使用隔板式设计,波纹形隔板可以精确地保持褶层间距,有最小阻力下,最大限度地利用滤料。过滤器滤材两面180褶翻折形成锲形褶层,滤料折弯时有两道压痕,使其在隔板的尾端开成锲形盒式褶层,锲形盒式褶层可以防止滤料破损。
耐高温高效过滤网材质:
外框:不锈钢外框
密封胶:耐高温型硅胶
密封垫:玻璃纤维,硅橡胶
逐台激光计数效率:效率等级:H13(EN1822)
连续运行最高耐温:350℃
耐温:≤350℃,可在250-350℃环境下长期使用
用途:用于超净烘箱等要求高温空气净化的设备和系统使用
终阻力:(建议)≤600Pa
耐高温高效过滤网技术参数:
规格尺寸(W×H×D)(mm) |
风量(m3/h) |
过滤面积(mm2) |
容尘量(g) |
初阻力(面风速0.5m/s时) |
终阻力 |
过滤效率0.3μm |
484×484×120 |
390 |
4.4 |
230 |
<=200Pa |
400Pa |
>=99.97% |
610×610×120 |
620 |
7.1 |
370 |
|||
915×610×120 |
930 |
10.6 |
560 |
|||
1220×610×120 |
1500 |
14.1 |
740 |
|||
484×484×220 |
1000 |
9.8 |
600 |
|||
610×610×220 |
1600 |
15.8 |
920 |
|||
915×610×220 |
2300 |
23.7 |
1340 |
|||
1220×610×220 |
3000 |
31.6 |
1750 |
注:高效过滤网可根据用户需求非标订制。
