FFU风机过滤器-层流罩

FFU风机过滤器是一种自带风机的空气过滤净化单元，和层流罩相同，都是由空气过滤器、风机、高效空气过滤器和静压箱组成。采用220V、50HZ电源，并以0.3～0.45m/s的风速送出。同时具备低噪声、低能耗、免维护、震动小、可调速和安装方便等优点的空气净化设备。

FFU风机过滤器可模块化连接使用，使得FFU广泛应用于无尘室、超净工作台、无尘生产线、组装式无尘室和局部百级等应用场合。FFU设有初、高效两级过滤器。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。

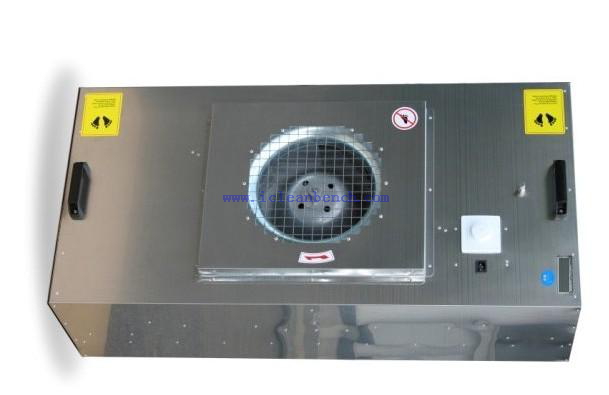

FFU风机过滤器特点

1.FFU常用尺寸（mm）：1175*575*350，噪声52~56分贝；

2.FFU箱体和高效过滤器采用分体式设计,安装,更换高效更方便；

3.风机采用德国EBM离心风机或者国产铝叶轮离心风机,工作时间长达5万小时以上；

4.并具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性；

5.FFU采用独特的风道风速均匀，整个出风面以0.45M/S风速均匀送出。

6.壳体可选用镜面不锈钢、覆铝锌板、冷板静电喷塑制做美观大方；

我司FFU风机过滤器优点

FFU出厂前均按美国联邦标准（209E）用激光粒子计数器逐台扫描检测，确保质量；

FFU适用于10~10000级无尘车间，便于整体运行集中控制；

我司生产的FFU适用于高度低，系统设计时可节省气室空间。轻量化结构设计，可符合各厂家的Grid系统安装，更可依Grid系统，变更FFU结构尺寸设计。内部装置扩散板．风压扩散均匀，出风面风速平均稳定。金属结构顺风道内胆，永不老化．杜绝二次污染产生，表面光滑，风阻低．隔音效果优良。特殊入风口，风道设计，降低压损与噪音的产生。马达效率高，系统消耗电流低，节省能源成本。单相马达，提供三段式调速，可依实际状况调高或降低风速与风量。

1．风机采用进口高效离心风机，具有长寿命、低噪声、免维护、震动小、可无级调速等特性，风机质量可靠，工作寿命长达5万小时或以上。

2．特别适合于组装成超净生产线，可根据工艺需要布置为单台使用，也可将多台串联形成100级流水装配线。

3．壳体结构选用不锈钢、铝合金、覆铝锌板、冷轧钢板材料制造，重量轻、抗腐蚀、防锈、美观大方。

4．产品出厂前均按美国联邦标准209E，METOME尘埃粒子计数器逐台扫描检测，确保质量。

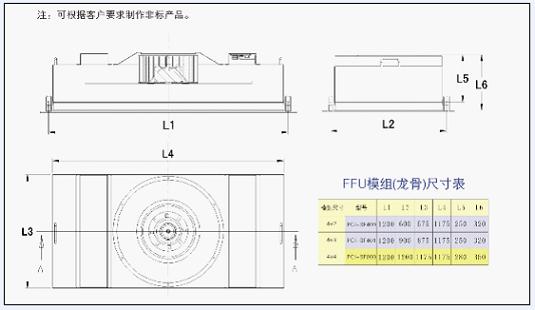

FFU风机过滤器技术参数说明

模组龙骨尺寸	600*1200	900*1200	1200*1200
箱体尺寸	575*1175*250	875*1175*250	1175*1175*250
高效尺寸	570*1170*69	570*1170*69	1170*1170*69
洁净等级	100级@0.3um (美联邦标准)
额定风量	1000m3/h	1500m3/h	2000m3/h
平均风速	0.45～0.65m/s ±20% ( 风速可调)
过滤效率	99.99% @0.3um ——99.99999% @0.12um《可选》
噪音	0.45m/s=48分贝 ±3分贝
噪音测试	过滤器下方1.5米测试
电源	220V  50HZ
功率	130-180W	145-200W	150-220W
箱体材质	镀铝锌板/冷轧钢板烤漆/镜面不锈钢/亚铅铁板

FFU风机过滤器可选配件

1．德国ebm直流风机，具有节能、计算机集中控制、运行稳定、噪声低、数字化调速等特性。在高效过滤器初阻力相等的情况下，可节能50%以上，实际运行费用低。可用一台计算机集中控制近8000台风机的运转、调速、工作状态查询等。

2.国产铝叶轮离心风机，具有节能、计算机集中控制、运行稳定、噪音低、风量大、一般风速可达1.0m/s等特点。

3．ULPA超高效过滤器/初效过滤器。

4．圆形风管接口。

5．配置天花龙骨CEILING GRID。

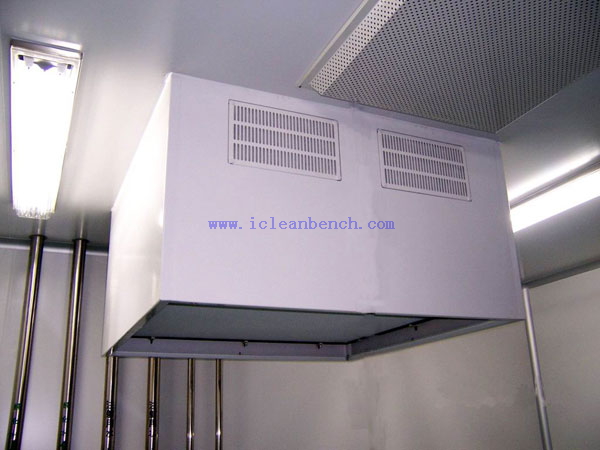

FFU风机过滤器之层流罩:层流罩是将空气经风机以一定的风压通过高效空气过滤器后，由阻尼层均压，使洁净空气呈垂直层流型气流送入工作区，从而保证了工作区达到工艺所需的高洁净度。

层流罩特点

层流罩与洁净室相比，具有投资省，见效快，对厂房土建要求低，安装方便，省电等优点；可灵活地安装在需要高洁净度的工艺点上方，可以单个使用，也可以多个组合成带状洁净区域；洁净层流罩有风机内装和风机外接两种，安装方式有悬挂式和落地支架式两种。

层流罩应用场合

适用于各级洁净室，广泛用于精密机械、电子、制药、食品、精细化工等行业。目前广泛用于精密机械、电子、制药、食品、精细化工等部门。

洁净层流罩是一种可提供局部高洁净度的空气净化设备单元。可灵活地安置在需要高洁净度的工艺点上方，以符合局部工艺点需要高洁净度的环境要求。吊装式洁净层流罩可单个使用，也可多个联接构组成带状洁净区域。

层流罩有风机内装和风机外接两种，安装方式有悬挂式和落地支架式两种。除此之外还有FFU小单元层流罩。

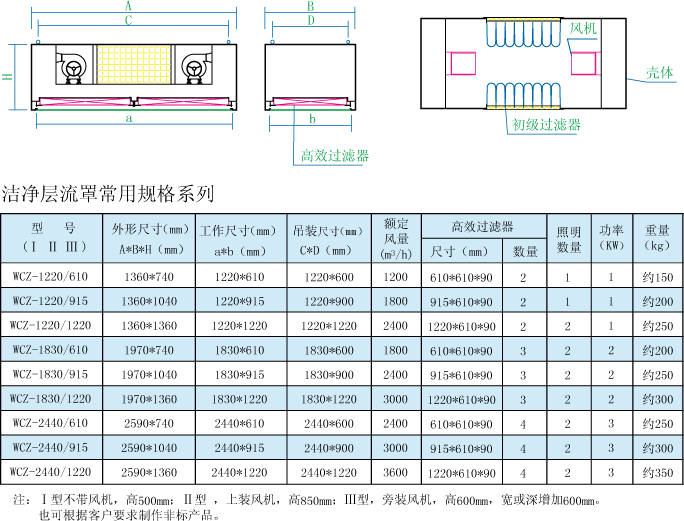

层流罩的技术性能

1.洁净度：工作区内0.5vm粒径的尘埃3.5/升（FS209E100级）

2.平均风速：0.3-0.6m/s

3.噪音：≤60dB（A）

FFU层流罩操作维护

FFU层流罩操作说明

1、接通220V、50HZ电源，打开调速器，根据需要调好风速，确认风机工作正常。

2、待风机正常运转

3、3分钟后即可开始工作。用FFU、支撑架结构件、防静电窗帘等可组装成多种尺寸的10-10万级的洁净室和洁净生产线。

FFU层流罩维护保养

1、经常擦拭FFU层流罩，保持清洁

2、初效过滤器：建议初效过滤器每一个月更换一次，视实际使用情况可适当延长或缩短更换周期。

3、高效过滤器：更换高效过滤器后，应重新检测层流送风单元技术参数，达到要求后方可继续工作。

4、检测：建议参照美国联邦标准209E所示，定期使用粒子计数器检测层流送风单元工作区域内的尘埃粒子数（洁净度）及过滤器是否存在破漏情况（推荐使用粒子计数器）。

FFU层流罩包装要求

1.机组包装前应进行清洁干燥处理。

2.机组包装应有防潮、防尘及防震措施。

3.包装箱中应有产品合格证、装箱单等文件。

4.产品合格证应包括检验结论、检验员章和检验日期。

5.装箱单应列出所有的附件。

6.每种型号规格的产品应至少提供一份产品说明书，说明书应至少包含以下内容：

1>基本情况，包括产品名称、型号规格、材质、电压、频率、重量等。

2>主要技术参数，包括额定风量下的机外静压、功率，额定风量下的噪声，同时应注明转速、电压、试验工况。

3>产品性能曲线，必须提供的机组性能曲线包括：风量（风速）——机外静压曲线、风量（风速）——功率曲线，宜提供的机组性能曲线包括：风量（风速）——空气效率曲线、风量（风速）——能效指数（EPI）曲线。

对于分档运行的机组，应给出机组在不同的档位下运行的性能曲线，对于无级可调机组，应至少给出3组性能曲线，包括最高工况、3/4工况，例如最高转数为1800rpm\1350rpm以及900rpm转速下的性能曲线。曲线中应注明工作范围。

4>产品结构尺寸图和电气线路图

5>安装说明、使用要求

6>维护保养及注意事项

7>产品采用的标准
